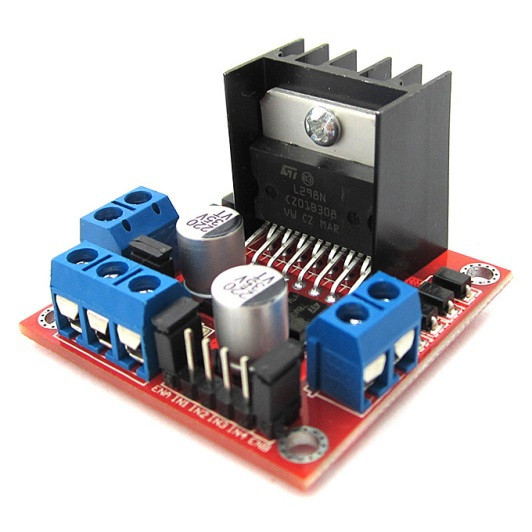

Драйвер моторов на L298N для Arduino

Характеристики модуля на L298N:

• Входное напряжение логической части: 6-12 В
• Входное напряжение управляемой части: 5-15 В
• Максимальная потребляемая мощность: 20 Вт- Возможность питания внешней логики:5-7 В (стабилизатор на 5В)
• Рабочий ток внешней логической части: 0 - 36 мА
• Ток нагрузки каждой управляемой части: 2 А
• Пиковый ток нагрузки каждой управляемой части: 3 А
• Высокий уровень входного управляющего сигнала: 2.3 В
• Размеры модуля со стойками крепления и радиатором: 53 x 47 x 27 мм

Для подключения моторов постоянного тока на модуле присутствуют порты:

• OUT1 и OUT2 - мотор A
• OUT3 и OUT4 – мотор B

 (управление электромоторами производится независимо друг от друга)

При подаче питания 6-12 В и одетом джампере JP1, питание подается и на стабилизатор, который выдает 5 В для питания логики дайвера.
При подаче питания свыше 12В, джампер JP1 должен быть снят. Питание на логику подается отдельно через клемму "+5V".
