Ток : |
накала: 0,88 ± 0,5 А |
Ток : |
анода: 92,5 ± 32,5 мА |
Емкость : |
входная: 8,9 пФ |
Ток : |
катода: 250 мА |
Напряжение : |
отпирания отрицательное не менее 13 В |
Время : |
готовности: не более 60 с |
Мощность : |
полезная в режиме непрерывного генерирования: не менее 32 Вт |
Емкость : |
проходная: 3,3 пФ |
Напряжение : |
накала: 11,35 - 13,85 В |
Напряжение : |
анода: 900 В |
Мощность : |
рассеиваемая анодом: 120 Вт |
Мощность : |
рассеиваемая сеткой: 2,5 Вт |

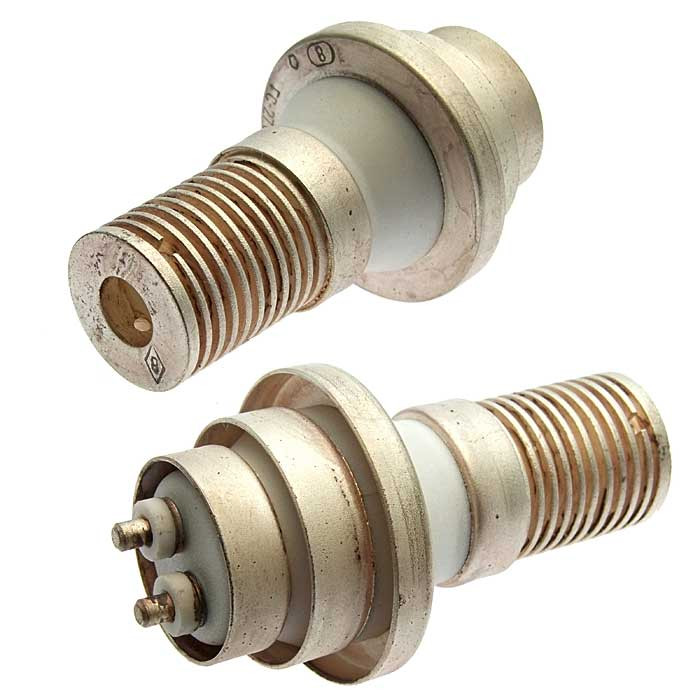

ГС-24Б генераторный тетрод, относится к разделу электровакуумных
приборов и ламп различного назначения. По конструкции состоит из
вакуумно-герметичной, жесткой оболочки, внутри которой
отсутствует кислород.
Предназначен для генерирования колебаний и усиления мощности в
схемах с общей сеткой в непрерывном режиме с применением анодной
модуляции в дециметровом и нижней части метрового диапазона волн.
Оформление - металлокерамическое, с цилиндрическими выводами
электродов.
Долговечность не менее 1000 ч.
Масса не более 80 г.
Смотрите справочные данные
(GS27B.pdf) |
