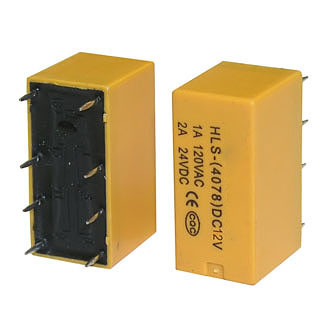

4078, Реле 12В/2A

Электромагнитное реле 4078 12В 2А

Характеристики:

• Схема переключения : DPDT; form 2C
• Номинальное напряжение : катушки - 12 В (DC) В
• Сопротивление катушки : 0,15 Вт - 960/ 0,2 Вт - 200/ 0,36 Вт - 400/ 0,45 Вт - 320 Ом
• Напряжение : срабатывания - 9,0 / отпускания - 0,6 (максимально допустимое - 15,6) В
• Максимальное напряжение : переключения - 250 В (AC)/ 60 В (DC)
• Максимальный ток : переключения - 2 А (120 В (AC) - 1 А; 24 В (DC) - 2 А)
• Мощность : переключения максимальная - 120 ВА/ 30 Вт
• Контактное сопротивление, не более : 50 (при Udc=6В; I=6A) мОм
• Сопротивление изоляции, не менее : 100 (при Uисп.dc=500 В) МОм
• Диэлектрическая прочность : между откр. контактами и катушкой - 1000 VAC 1мин. В
• Время : срабатывания - 6/ отпускания - 4 мс
• Количество циклов коммутации (электро), не менее : 100000
• Диапазон рабочих температур : -30…+70 °С
• Высота : 12,3 (корпус) мм
• Ширина : 10 мм
• Глубина : 21 мм

Комутационная схема
