74HC00AD, Четыре логических элемента 2И-НЕ [SO-14] (КР1564ЛА3)

Артикул: N-1684

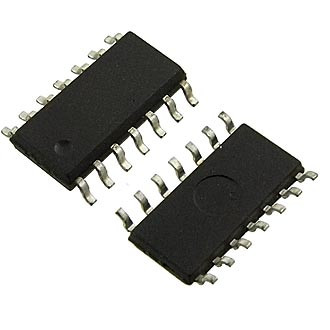

74HC00AD, Четыре логических элемента 2И-НЕ [SO-14] (КР1564ЛА3) - изображение 1

О товаре

Артикул
N-1684
Бренд
Philips
Функциональное назначение
2И-НЕ

Наличие

Магазин Москва
в наличии
Магазин Мытищи
в наличии
Доставка
19 ₽
 × 19  =  19 ₽
от 5 шт — 17 ₽
от 10 шт — 15 ₽
от 100 шт — 14 ₽
Цена в розничных магазинах: 29 ₽

Технические характеристики:

  • Тип логики: NAND (четыре элемента 2И-НЕ)
  • Количество элементов: 4
  • Количество входов на элемент: 2
  • Напряжение питания: 2–6 В (номинальное — 3 В)
  • Ток потребления (максимальный): 1 мкА
  • Выходной ток (высокий/низкий уровень): ±5,2 мА
  • Логические уровни: низкий — 0,5–1,8 В, высокий — 1,5–4,2 В
  • Максимальная задержка распространения: 13 нс (при 6 В и ёмкости нагрузки 50 пФ)
  • Рабочая температура: от -55 °C до +125 °C
  • Корпус: SOIC-14 (SO-14)
  • Монтаж: поверхностный (Surface Mount)
  • Совместимость: входы совместимы со стандартными CMOS-выходами, с подтягивающими резисторами — с LSTTL-выходами
  • Выходная нагрузочная способность: эквивалентна 10 нагрузкам LSTTL
  • Рассеиваемая мощность: 500 мВт
  • Аналог: ЭКФ1564ЛА3 (для версии от «Интеграл»)
