74HC595N (SN74HC595N), Сдвиговый регистр 8 бит [DIP-16]

Артикул: N-7980

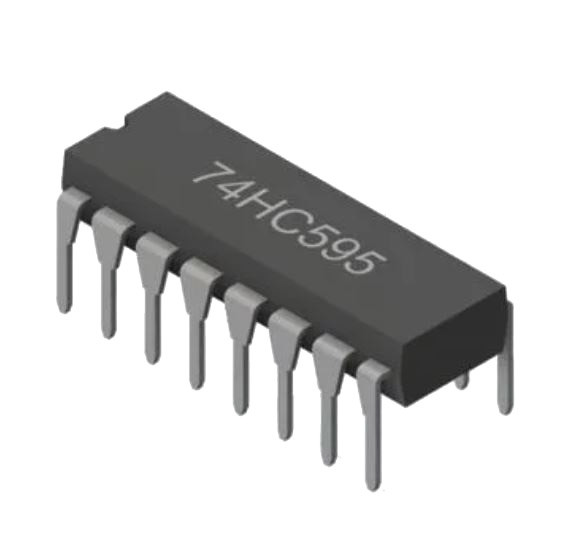

74HC595N (SN74HC595N), Сдвиговый регистр 8 бит [DIP-16] - изображение 1
74HC595N (SN74HC595N), Сдвиговый регистр 8 бит [DIP-16] - изображение 2
Миниатюра 1Миниатюра 2

О товаре

Артикул
N-7980
Функциональное назначение
преобразователь кода

Наличие

Магазин Москва
в наличии
Магазин Мытищи
в наличии
Доставка
45 ₽
 × 45  =  45 ₽
от 5 шт — 43 ₽
от 10 шт — 39 ₽
от 100 шт — 29 ₽
Цена в розничных магазинах: 68 ₽

Технические характеристики:

  • Тип: 8-разрядный сдвиговый регистр с выходным регистром-защёлкой (latch) и последовательным выводом
  • Серия: 74HC (высокоскоростная КМОП)
  • Корпус (суффикс N): DIP-16
  • Питание: от 2 до 6 В, типично 5 В
  • Входной ток утечки: до ±1 мкА
  • Выходной ток: ±6 мА на вывод (максимум ±35 мА, но с деградацией параметров)
  • Тактовая частота: до ~25–35 МГц при 4,5–6 В (у разных производителей от 20 до 35 МГц)
  • Входы: DS (данные), SHCP / SH_CLK (такт сдвига), STCP / ST_CLK (такт защёлки), OE̅ (разрешение выходов, активный низкий), MR̅ / RESET (сброс сдвигового регистра, активный низкий)
  • Выходы: Q0–Q7 (параллельные), Q7' (последовательный вывод для каскадирования)
  • Рабочая температура: −40…+125 °C
  • Рассеиваемая мощность: до ~500 мВт
  • Особенности: 8-битный регистр хранения + 8-битный сдвиговый регистр с раздельными тактами; три состояния на выходах через OE̅; последовательный выход Q7' позволяет соединять несколько микросхем в цепочку
