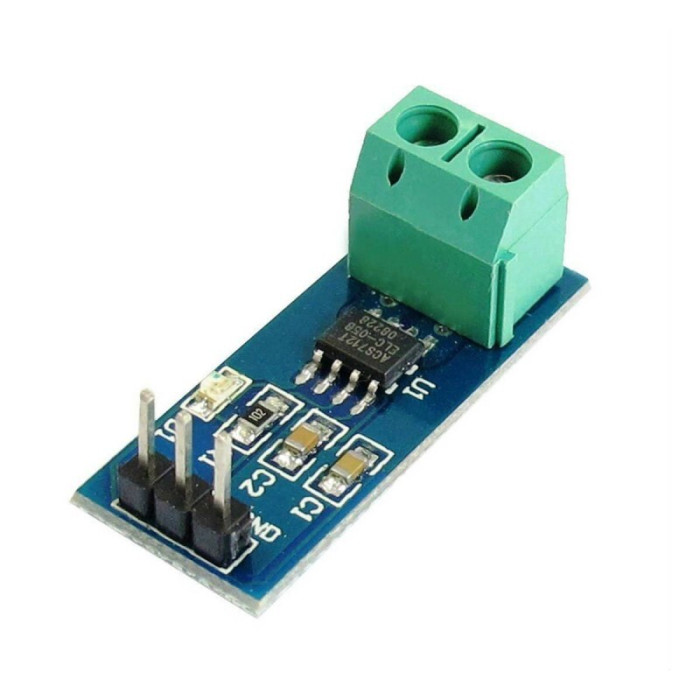

ACS712, Модуль датчика тока 20 А

ACS712 датчик построен на эффекте Холла и имеет линейную зависимость измеряемого тока и выходного сигнального напряжения. Уровень выходного напряжения сенсора пропорционально зависит от измеряемого тока. Диапазон измерения от 0 А до 20 A. Чувствительность — 100 мВ/А. При отсутствии тока выходное напряжение будет равняться половине напряжения питания. Датчик ACS712 питается от 5В и имеет выход по напряжению.

Технические характеристики:

• ACS712 работает с постоянным и переменным током
• Диапазон измерения силы тока: 0.. 20 А
• Чувствительность датчика: 100 мВ/А
• Напряжение питания 5,0 В
• Ток потребления: 10 мА
• Сопротивление токовой шины: 1,2 мОм
• Температура эксплуатации: -40°C…+85°C
• Размер 31 х 13мм

Назначение контактов:

• VCC – питание (опорное напряжение 5В)
• GND – земля
• OUT – сигнальный (подключается к аналоговому выводу контроллера)
