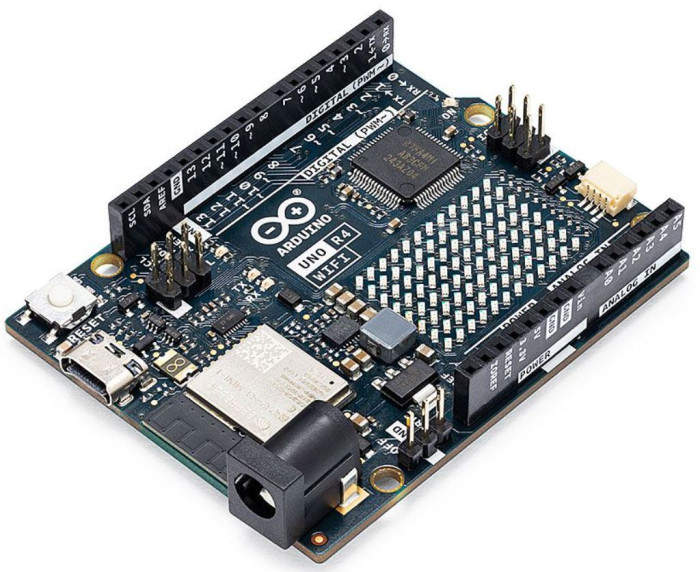

Arduino UNO R4 WiFi + USB кабель

Новая плата Arduino Uno R4 работает под управлением 32-разрядного микроконтроллера Arm Cortex M4, благодаря чему теперь доступно 16-кратное увеличение памяти и 3-кратное увеличение тактовой частоты по сравнению с прежней версией платы Uno R3.

В отличие от старой версии, где было 20 цифровых пинов, 6 ШИМ и 6 АЦП содержится также долгожданный встроенный ЦАП с 12-битным разрешением.

Arduino выпускает Uno R4 в двух версиях: Minima и Wi-Fi. Вторая обладает более расширенным функционалом в ней, по сравнению с Minima, содержится встроенный Wi-Fi чип ESP32-S3. А также имеется светодиодная матрица 12x8.

В комплектацию входит кабель USB type-C.

Технические характеристики:

• Напряжение питания: 5 В / 6...24 В
• Вид архитектуры: Cortex M4
• Wi-Fi чип: ESP32-S3
• Микроконтроллер: R7FA4M1AB3CFM
• Объем памяти: SRAM 32kB
• Объем памяти: EEPROM 8kB
• Объем Flash-памяти: 256 kB
• Интерфейсы: CAN, GPIO, I2C, PWM, SPI, UART
• АЦП: 6 выводов
• ЦАП: 1 вывод (12 бит)
• Размеры: 68.85x53.34 мм
• Вес: 40.6 г

Даташит:

Скачать даташит: arduino_uno_R4_wifi_datasheet.pdf

Схема распиновки:
