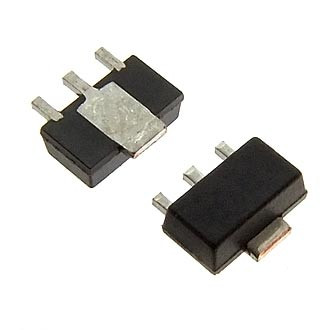

BCX53-16 (AL), Транзистор PNP 80В 1А 0.5Вт [SOT-89]

Технические характеристики:

• Тип: биполярный PNP‑транзистор.

• Корпус: SOT89 (трёхвыводной пластиковый корпус для поверхностного монтажа).

• Максимальное напряжение коллектор‑база (Uкб макс​): $100\text{В}$.

• Максимальное напряжение коллектор‑эмиттер (Uкэ макс​): $80\text{В}$.

• Максимальное напряжение эмиттер‑база (Uэб макс​): $5\text{В}$.

• Максимальный постоянный ток коллектора (Ic макс​): $1\text{А}$.

• Максимальная рассеиваемая мощность (Pc​): $1\text{Вт}$.

• Граничная частота коэффициента передачи тока (fгр​): $125\text{МГц}$.

• Статический коэффициент передачи тока (h21э​): $\ge 100$.

• Предельная температура PN‑перехода (Tj​): 150∘C.

Комплементарная пара:

Для BCX53-16 комплементарным транзистором является BCX56-16 с структурой NPN
