CD4013BE (аналог К561ТМ2), Два триггера D-типа [DIP-14]

Артикул: N-4527

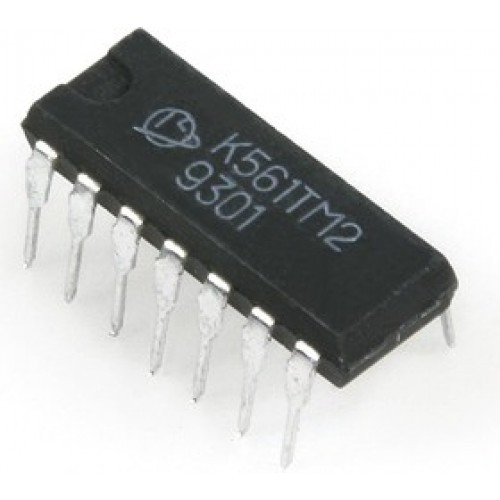

CD4013BE (аналог К561ТМ2), Два триггера D-типа [DIP-14] - изображение 1

О товаре

Артикул
N-4527
Бренд
Россия
Функциональное назначение
D-триггер
Корпус
DIP14

Наличие

Магазин Москва
в наличии
Магазин Мытищи
в наличии
Доставка
35 ₽
 × 35  =  35 ₽
от 5 шт — 33 ₽
от 10 шт — 29 ₽
от 100 шт — 27 ₽
Цена в розничных магазинах: 53 ₽

Технические характеристики:

  • Тип: два независимых D-триггера (Dual D-type flip-flop) с асинхронными входами сброса и установки
  • Производитель: Texas Instruments (суффикс BE — пластиковый корпус DIP, температурный диапазон −55…+125 °C; у TI суффикс BC — до −40…+85 °C)
  • Корпус: DIP-14 (14 выводов)
  • Технология: CMOS
  • Питание: от 3 до 18 В (типично 5, 9, 12, 15 В)
  • Ток потребления: единицы микроампер в статике (мкА)
  • Входы каждого триггера: D (данные), CLK (тактирование по фронту), SET (установка в 1) и RESET (сброс в 0), оба активны высоким уровнем
  • Выходы: Q и инверсный Q̅
  • Максимальная тактовая частота: порядка 8–16 МГц при питании 10–15 В (при 5 В — заметно ниже, единицы МГц)
  • Входной ток: менее 1 мкА (очень высокое входное сопротивление)
  • Выходной ток: около 1 мА при питании 5 В (до ~10 мА при 15 В, с падением напряжения на выходе)
  • Время нарастания/спада тактового импульса: чувствителен к «медленным» фронтам — фронты дольше ~5 мкс могут вызывать ложные срабатывания
  • Аналоги: CD4013 (Fairchild, ST, ON Semi и др.), отечественный 561ТМ2 (близкий функциональный аналог)
