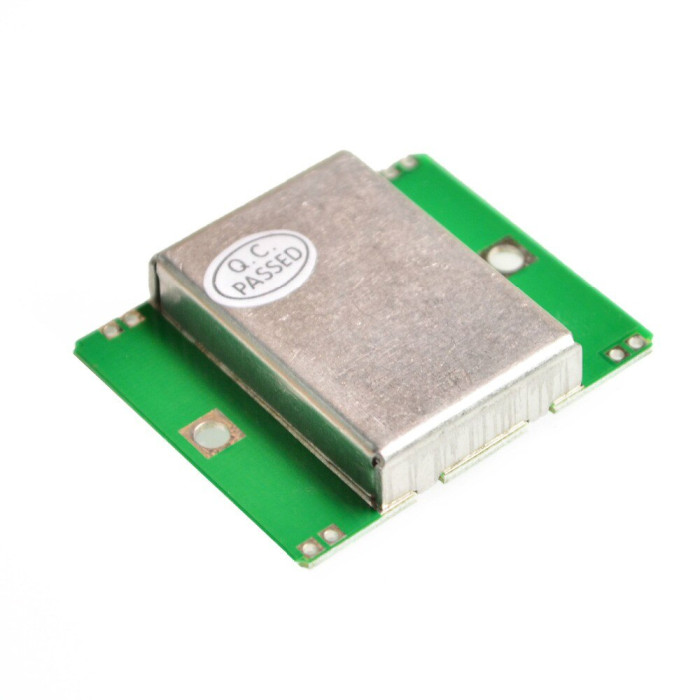

HB100, Доплеровский радар

Датчик доплеровского радара HB100 основан на эффекте Доплера: передатчик излучает радиосигнал с частотой от 10,520 до 10,530 ГГц, а приемник определяет изменение сигнала. После чего сигнал приемника обрабатывается микроконтроллером и выполняет запланированное действие.

Первым делом датчик крепится на устойчивой поверхности, в направлении ожидаемого движения. На плате HB100 есть два отверстия для удобного закрепления устройства.

Модуль подключается к обрабатывающему сигналы устройству в роли которого может выступать как Arduino, так и другие микроконтроллеры (при этом возможно подключить 2 микроконтроллера одновременно).

Технические характеристики:

• Частота сигнала: 10.525 ГГц.
• Выходная мощность (минимальная): 13dBm
• Рабочее напряжение: 5 В ± 0.25 В
• Рабочий ток: 60мА максимальный, 37мА средний
• Динамическйи диапазон: -86дБ
• Вертикальной рабочий угол при мощности 3 дБ: 36 градусов
• Горизонтальный рабочий угол при мощности 3 дБ: 72 градуса
• Расстояние обнаружения объектов: больше 20 метров.
• Размеры: 37x45X8 (мм)
