К561ЛЕ5, Четыре логических элемента 2ИЛИ-НЕ

Артикул: N-1467

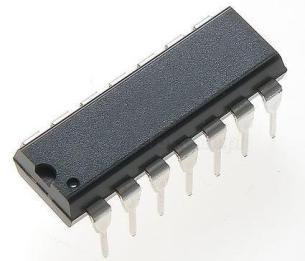

К561ЛЕ5, Четыре логических элемента 2ИЛИ-НЕ - изображение 1

О товаре

Артикул
N-1467
Бренд
Россия
Корпус
DIP14
Функциональное назначение
ИЛИ-НЕ

Наличие

Магазин Москва
28 ноября
Магазин Мытищи
в наличии
Доставка
49 ₽
 × 49  =  49 ₽
от 5 шт — 45 ₽
от 10 шт — 39 ₽
от 100 шт — 35 ₽
от 1000 шт — 33 ₽
Цена в розничных магазинах: 74 ₽

Технические характеристики:

  • Функция: четыре логических элемента 2ИЛИ-НЕ (NOR) в одном корпусе
  • Технология: КМОП (CMOS), серия К561 — аналог серии CD4000
  • Напряжение питания: от 3 до 15 В (типовой диапазон), допустимо до 18 В кратковременно
  • Входное напряжение высокого уровня: не менее 0,7 от напряжения питания (для логической «1»)
  • Входное напряжение низкого уровня: не более 0,3 от напряжения питания (для логического «0»)
  • Ток потребления: очень мал, единицы микроампер в статическом режиме (типично <1 мкА при 25 °C)
  • Входной ток: не более ±0,3 мкА
  • Выходной ток: до 8–10 мА (при 15 В питание), обычно 2–5 мА при 10 В
  • Время задержки распространения: порядка 40–100 нс в зависимости от напряжения питания (при 10 В — около 60 нс)
  • Частота работы: до единиц мегагерц на низком питании, до ~10 МГц и выше при 15 В
  • Рабочая температура: −45…+85 °C (для пластмассового корпуса)
  • Корпус: DIP-14 (пластиковый), также выпускалась в керамическом
  • Особенность входов: все входы защищены диодной защитой, неиспользуемые входы не оставляют «висящими» в воздухе — их подключают к питанию или общему проводу
  • Экономичность: минимальное энергопотребление, высокая помехоустойчивость (типично ~30% от напряжения питания)

Применяется в цифровых схемах малой и средней частоты: генераторы, таймеры, RS-триггеры (собираются на двух элементах), дешифраторы простых схем.
