KY-025, Модуль датчика магнитного поля с герконом

Описание:

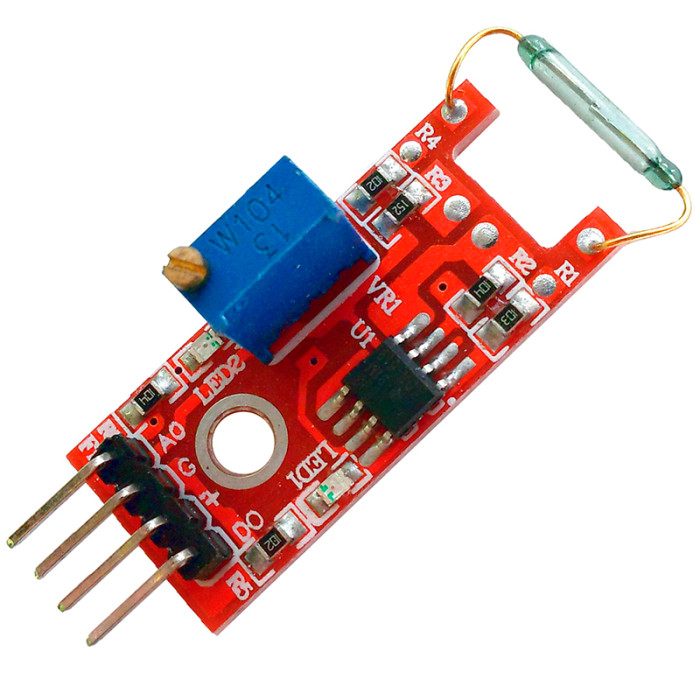

Модуль реагирует на постоянное магнитное поле. Базовый элемент – геркон, находящийся на торце платы. Это стеклянная колба, внутри -  пружинящие контакты из специального сплава. При срабатывании датчика контакты замыкаются, появляется сигнал на его цифровом выходе DO и загорается светодиод-индикатор L2. Чувствительность модуля настраивается, для этого на плате установлен подстроечный резистор и компаратор. Значение напряжения на аналоговом выходе A0 обратно пропорционально магнитному полю: при его отсутствии этот показатель стремится к напряжению питания модуля, и уменьшается с увеличением магнитного поля.

Технические характеристки:

• Напряжение питания: 3,3 – 5,5 В
• Габариты: 40x15x14 мм

Назначение выводов:

• D0: Выход цифрового сигнала.
• A0: Выход аналогового сигнала.
• +: Питание положительный полюс.
• G: Общий.
