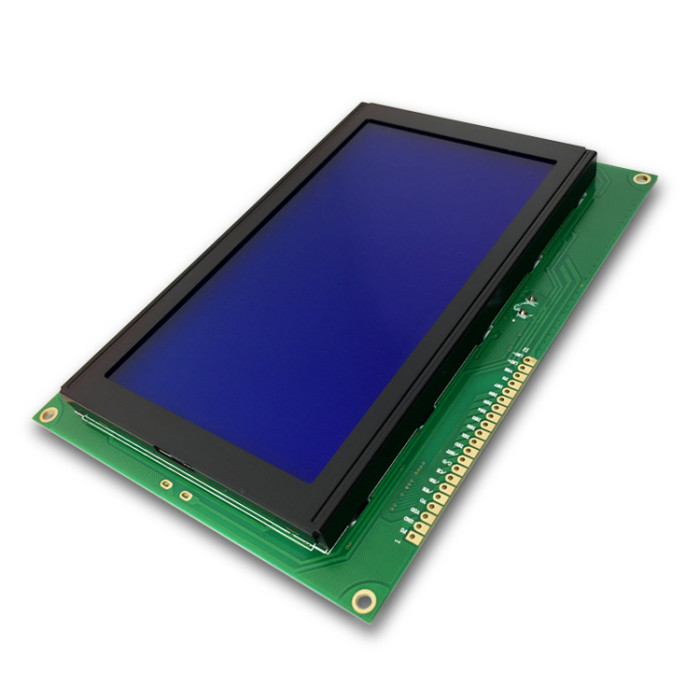

LCD12864, Индикатор графический 128х64 (голубая подсветка)

Дисплей LCD12864 — используется для вывода текстовой и графической информации. Данный дисплей применяется в большом количестве оборудования.

Характеристики

• Напряжение питания модуля: 4,5 ... 5,5 В
• Напряжение питания подсветки: 3 ... 3,6 В
• Ток потребляемый модулем: до 5 мА
• Ток потребляемый подсветкой: до 60 мА
• Цвет подсветки дисплея: голубой
• Тип дисплея: LCD STN
• Угол обзора: 70°
• Рабочая температура: -20 ... 70 °С
• Температура хранения: -30 ... 80 °С
• Габариты: 92x69x12 мм
• Вес: 76 г

Подключение

Дисплей LCD12864 поддерживает как параллельный, так и последовательный интерфейс передачи данных. Оба интерфейса поддерживает и библиотека U8glib позволяющая работать с дисплеями 12864B V2.0. Для передачи данных по последовательному интерфейсу библиотека U8glib может использовать как аппаратный так и программный SPI. При использовании параллельного интерфейса или программного SPI дисплей можно подключить к любым выводам Arduino. А при использовании аппаратного SPI дисплей подключается только к выводам аппаратной шины SPI.
