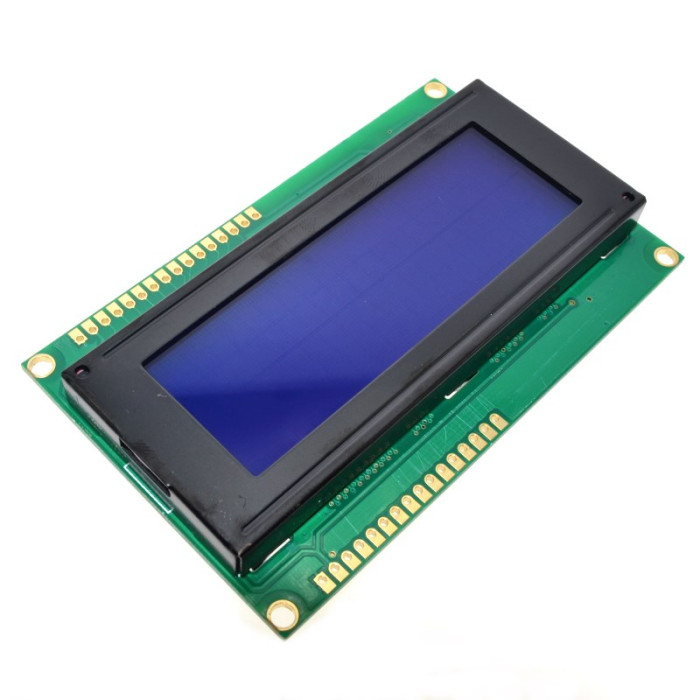

LCD2004, Индикатор символьный 20х4 на основе HD44780 (без I2C адаптера, голубая подсветка)

Описание:

Символьный дисплей LCD2004 с голубой подсветкой — жидкокристаллический дисплей, способный отображать одновременно до 80 символов (20 столбцов, 4 строки). Подключение к Arduino осуществляется по синхронному 8-битному параллельному интерфейсу. Имеет отключаемую подсветку. Отсутствующие символы, в т.ч. и символы кириллицы, можно загружать в память ОЗУ контроллера, для вывода на дисплей надписей на русском языке или нестандартных символов.

Характеристики:

• Тип выводимой информации - символьный.
• Язык в ПЗУ дисплея - латиница
• Возможность загрузки дополнитльных символов - есть
• Формат выводимой информации -  20x4 символов
• Тип дисплея - LCD.
• Технология дисплея - STN.
• Угол обзора - 180 градусов
• Тип подсветки - светодиодный
• Цвет подсветки - голубой
• Цвет символов - белый
• Контроллер - HD44780 (либо аналогичный)
• Интерфейс - синхронный, 8-битный, параллельный.
• Напряжение питания - 5 В.
• Рабочая температура - ( -20 ... +70 °С)

Подключение к Arduino:

GND – общий
VCC – ” +5 В”
SDA – последовательная линия данных
SCL – последовательная линия синхронизации
