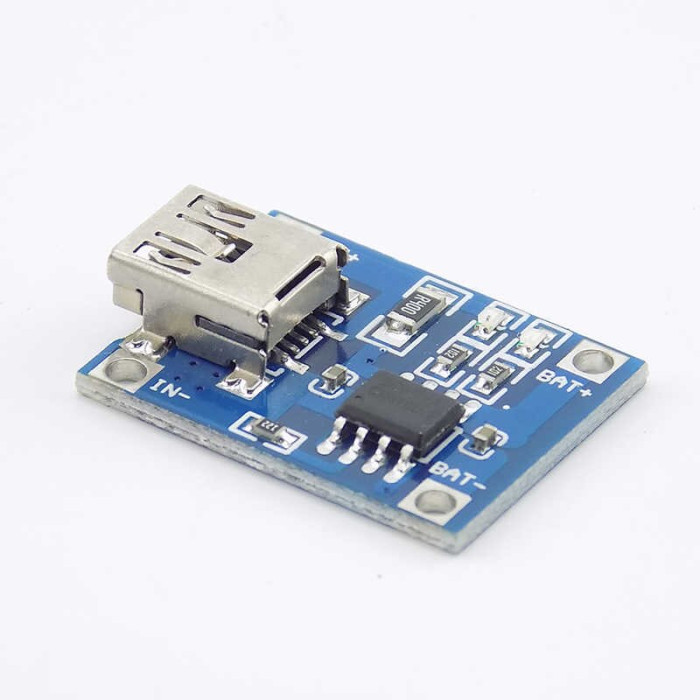

Модуль зарядки литиевых (Li-ion) аккумуляторов на TP4056 без защиты (mini USB)

Модуль зарядки литиевых (Li-ion) аккумуляторов с защитой и максимальным током зарядки 1А.

Технические характеристики:

• метод заряда: линейный;
• ток зарядки: 1 А (регулируемый);
• метод регулирования тока зарядки: замена токозадающего резистора;
• точность выходного напряжения: 1,5%;
• входное напряжение: от 4,5 В до 5,5 В, постоянное;
• напряжение автоматического завершения зарядки аккумулятора: 4,2 В;
• защита от перезаряда: отсутствует;
• порог срабатывания: 4,30 В ±0,050 В;
• защита от перегрузки по току (короткое замыкание): отсутствует;
• защита от неправильного подключения входа и аккумулятора: отсутствует;
• индикаторы: красный - "Зарядка", зеленый (голубой) - "Полный заряд";
• основной входной интерфейс: miniUSB;
• диапазон рабочих температур: от -10 C до +85 C;
• габариты: 25x19х6 мм.

Модуль имеет следующие разъемы:

• разъем microUSB - основной интерфейс для подключения входного питания;
• контакты IN+" и IN-" - дополнительный интерфейс для подключения входного питания;
• контакты B+" и B-" - контакты для подключения аккумулятора;

Для определения оптимального тока зарядки производитель дает следующую зависимость: Ток_зарядки=0,37*Емкость батареи. Например, для зарядки батареи емкостью 1000 мАч достаточно 370 мА тока зарядки.
