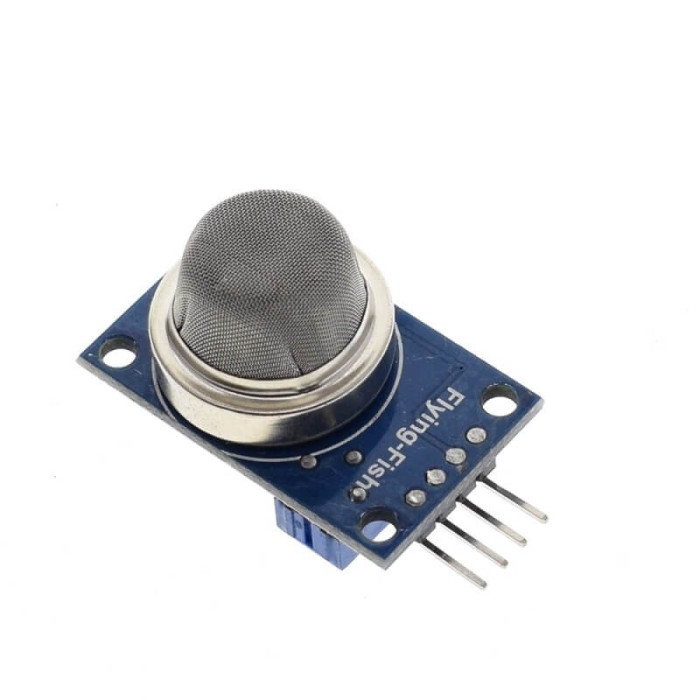

MQ-135 Gas Sensor, Датчик качества воздуха для Arduino проектов

Описание:

Датчик MQ-135 применяется для мониторинга качества воздуха. Он чувствителен к аммиаку, дыму, оксидам азота, углекислого газа, парам спирта и бензола.

Датчик имеет два выхода: аналоговый и цифровой. Когда концентрация газов превысит заранее заданное значение, на цифровом выходе появится логическая единица и загорится зелёный светодиод. Это значение задаётся с помощью подстроечного резистора.

Напряжение на аналоговом выходе пропорционально концентрации измеряемых газов. Из-за этого конкретного значения содержания газов не узнать, но работа с датчиком при этом упрощается, никакие библиотеки не требуются. Для более точного измерения можно использовать внешний АЦП с большой разрядностью (у встроенного в Arduino – 10 бит).

При работе датчик будет греться, и это нормально: для обнаружения газов требуется нагревательный элемент. Хотя температура и не высокая, модуль оборудован специальной сеткой для защиты от возгорания газов. Подобная защита раньше использовалась в керосиновых шахтёрских лампах.

Перед первым реальным использованием датчик нужно прогреть в течение суток, подав на него питание. Датчик быстро реагирует на появление регистрируемых газов – менее чем за 10 секунд.

Технические характеристики:

• Напряжение питания: 5 В
• Потребляемый ток: 160 мА
• Рабочая температура: -10 - 45 С
• Размеры: 32 x 22 x 30 мм

Диапазон измерений:

• аммиак 10ppm-300ppm;
• бензин 10ppm-1000ppm;
• спирт 10ppm-300ppm
