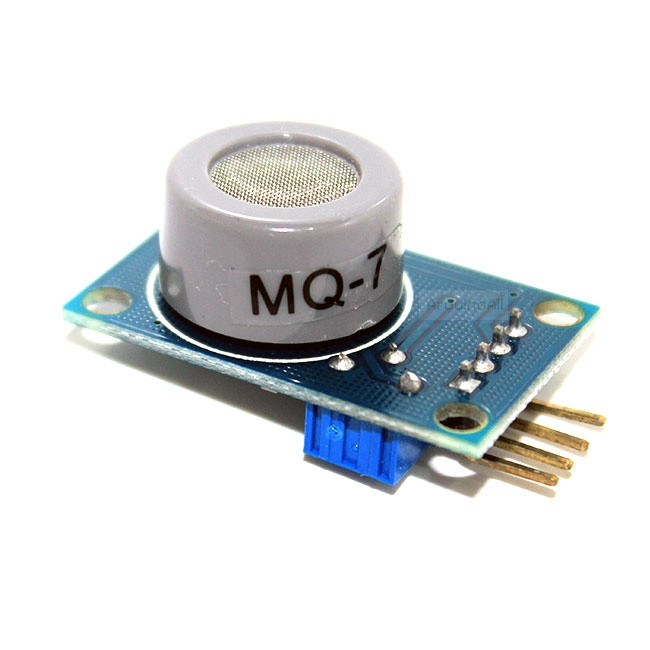

MQ-7 Gas Sensor, Датчик угарного газа (CO) для Arduino

Описание:

Датчик MQ7 — это датчик угарного газа CO. Основным источником выделения СО является сгорание углеродного топлива при недостаточном количестве кислорода. Основным рабочим элементом датчика является нагревательный элемент, за счет которого происходит химическая реакция, в результате которой получается информация о концентрации газа. Поэтому во время работы сенсор будет горячим. Для получения стабильных показаний новый сенсор необходимо один раз прогреть (оставить включённым) в течение 48 часов. После этого стабилизация после включения будет занимать около минуты. Выдаваемый датчиком аналоговый сигнал пропорционален концентрации угарного газа. Показания датчика подвержены влиянию температуры и влажности окружающего воздуха. Поэтому в случае использования датчика MQ7 в изменяющейся среде, при необходимости получения точных показаний, понадобится реализовать компенсацию этих параметров.

Технические характеристики:

• Напряжение питания: 5 В;
• Потребляемый ток: 160 мА;
• Диапазон чувствительности: 10 – 10000 ppm (0.1 - 1% содержания угарного газа в газовой смеси)
• Напряжение нагревателя: 1,5 – 5В;
• Время накала нагревателя: 60 – 90 сек;
• Сопротивление нагревателя: 31 Ом;
• Мощность нагревателя: 350 мВт;
• Сопротивление датчика: 2 – 20 кОм;
• Габариты модуля: 22 х 22 х 17 мм;
• Вес модуля: 5 г.

Стандартные рабочие условия:

• температура: -10 ~ +50°C;
• влажность: ≤95\%RH;
• концентрация кислорода: 21\% (стандартные условия);
