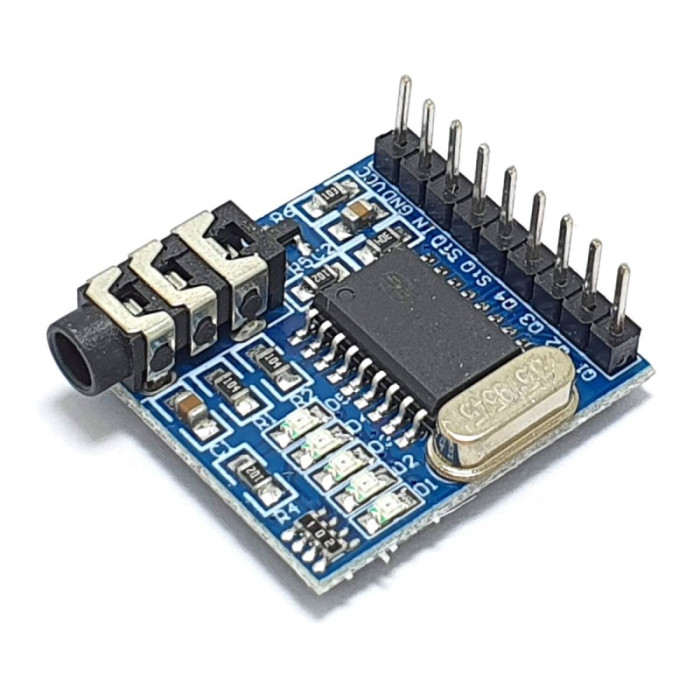

MT8870, модуль-декодер DTMF

Описание:

Модуль основан на микросхеме MT8870 и работает по принципу DMTF-декодера. DMTF – Double Tone Multi Frequency – двухтональный мультичастотный сигнал, который используется в телефонии для набора номера или для передачи данных непосредственно во время звонка («Если вы хотите связаться с оператором, нажмите 1» и прочее).

Сигналы, назначенные для каждой из цифр, имеют определённые частоты, которые и улавливает модуль, а затем преобразует в комбинацию из 4 бит, давая до 16 возможных комбинаций. Их можно анализировать микроконтроллером или поставить двоичный дешифратор и обойтись без программирования в целом.

Комбинация на выходе сохраняется от момента получения сигнала до момента получения иного сигнала или до потери питания.

Технические характеристики:

• Напряжение питания: 5В
• Максимальный ток: 9 мА
• Количество каналов: 16
• Индикация состояний выходов: светодиодная
