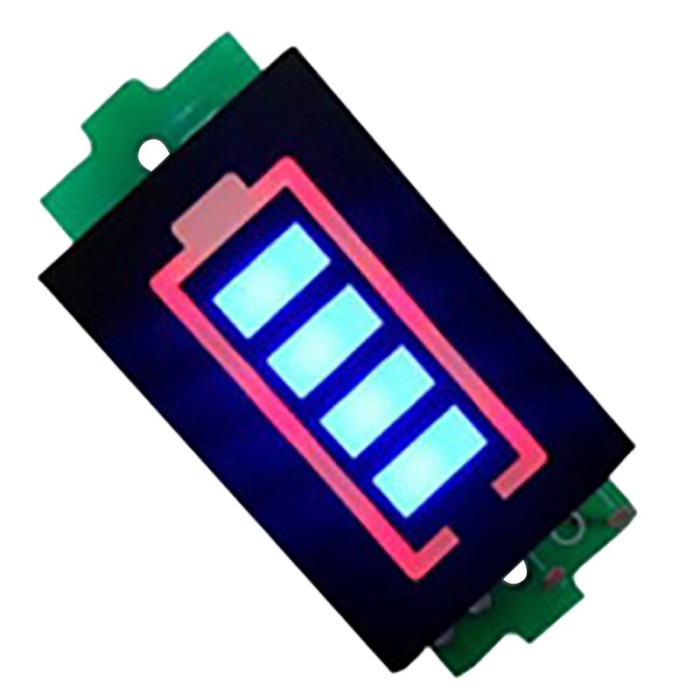

Шкальный светодиодный индикатор заряда 1S (3.3-4.2 В)

Описание:

Данный индикатор используется для проверки и отображения уровня заряда ячеек LiPo или Li-ion аккумуляторов.

Технические характеристики:

• Типы тестируемых аккумуляторов: Li-Po, Li-Ion
• Количество поверяемых ячеек: 1
• Габаритные размеры: 45 x 20 х 7 мм, экран 31 х 20 мм

Режимы работы:

Выбор количества батарей осуществляется перемычками с обратной стороны платы.

1. Когда напряжение батареи превышает N * 3,3 В, будет светиться одна полоска индикатора
2. Когда напряжение батареи превышает N * 3,5 В, будут светиться две полоски индикатора
3. Когда напряжение батареи превышает N * 3,7 В, будут светиться три полоски индикатора
4. Когда напряжение батареи превышает N * 3,9 В, будут светиться четыре полоски индикатора
5. Когда напряжение аккумулятора меньше, чем N * 3,3 В, дисплей из 4 полосок индикатора будет выключен, значит аккумулятор необходимо заряжать.

(примечание: N = количеству ячеек)
