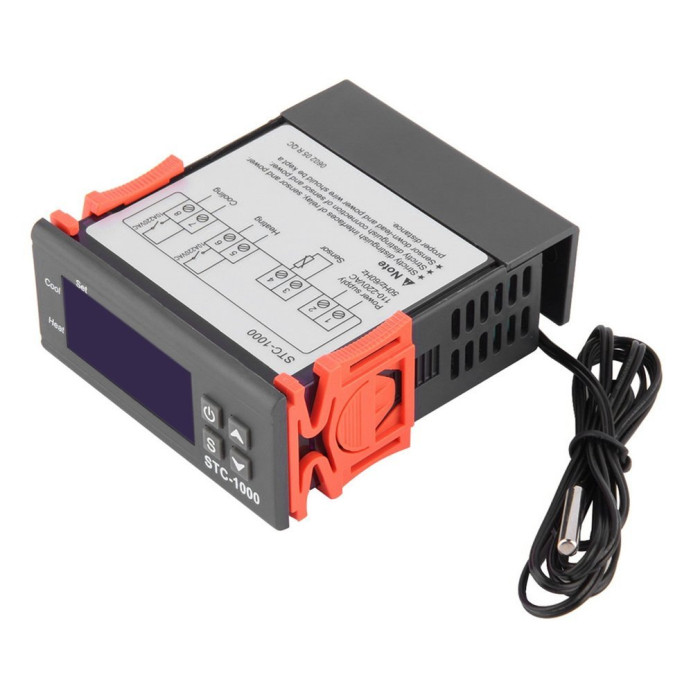

STC-1000, Терморегулятор цифровой 220В

Основные функции контроллера STC-1000:

• Измерение температуры и включение нагрузки для поддержания необходимого диапазона температур
• Контроллер универсальный, может работать как на нагрев так и на охлаждене

Технические характеристики:

• Модель: STC-1000
• Электропитание: 110-220 В переменного тока
• Мощность нагрузки: до 10А
• Диапазон измерения температуры: -50 ℃ ~ 99 ℃
• Разрешение: 0,1 ℃
• Точность: ± 1 ℃ (-50 ℃ ~ 70 ℃)
• Задержка ошибки датчика: 1 минута
• Потребляемая мощность: до 3 Вт
• Датчик: датчик NTC (1 шт.)
• Температура окружающей среды: 0 ℃ ~ 60 ℃
• Температура хранения: -30 ℃ ~ 75 ℃
• Относительная влажность: 20% ~ 85% (без конденсата)
• Длина датчика: 1 м (включая зонд)
• Размер передней панели (Д * Ш): 75 * 34,5 мм / 2,95 * 1,36 дюйма
• Размер монтажа (Д * Ш): 71 * 29 мм / 2,80 * 1,14 дюйма
• Размер элемента: 85 * 75 * 34,5 мм / 3,35 * 2,95 * 1,36 дюйма

Комплектация

• 1 * регулятор температуры
• 1 * Датчик температуры

Порядок работы

Дисплей отображает два режима работы: нагрев и настройка. Четыре кнопки управления: включение/выключение, вход в режим программирования (S) и две стрелки вверх и вниз.

Включение и выключение производится путем удерживания кнопки питания не менее 3 секунд. После первого включения термостат показывает температуру среды в которой находиться датчик.

Для просмотра температуры, на поддержание которой запрограммирован контроллер надо нажать "вверх" (может задаваться в диапазоне от -50 до 99,9 градуса с точностью до одной десятой. По умолчанию 10,0 С). Нажатие стрелки "вниз" выводит гистерезис на который настроен контроллер (Может задаваться от 0,3 до 10 градусов с точностью до десятых. В заводских настройках 0,5 градуса).
Для входа в режим программирования нажимаем и удерживаем кнопку S не менее 3 секунд, на дисплее появится F1.
Нажимаем кнопку S и удерживаем. На дисплее отобразится заданная температура. Не отпуская кнопку S стрелками "вверх" или "вниз" задаём требуемую температуру. Отпускаем кнопку S и нажимаем стрелку "вверх". На дисплее отобразится F2. Нажимаем кнопку S и на
дисплее отобразиться заданная дельта температуры. Удерживая кнопку S стрелками "вверх" и "вниз" задаём требуемую дельту.
Отпускаем кнопку S и нажимаем стрелку "вверх". На дисплее отобразится F3. Нажимаем кнопку S и на дисплее отобразится задержка на включение (по умолчанию 3 минуты, диапазон доступных значений от 1 до 10 минут). Отпускаем кнопку S и нажимаем стрелку "вверх". На дисплее отобразится F4. Здесь можно задать значение калибровки датчика. (Диапазон значений от -10 до +10 с шагом 0,1. По умолчанию значение 0). Для выхода из режима программирования с сохранением настроек кратковременно нажимаем кнопку включения/выключения.
Если надо выйти не сохраняя настройки, то контроллер сам выйдет в рабочий режим, если не нажимать
кнопки в течение 30 секунд.

Если на дисплее отобразилось Er (ошибка), то, нажимаете любую кнопку и держите до перезагрузки контроллера. После этого все настройки сбросятся на заводские.
