SW-420, датчик вибрации для Arduino-проектов

Описание:

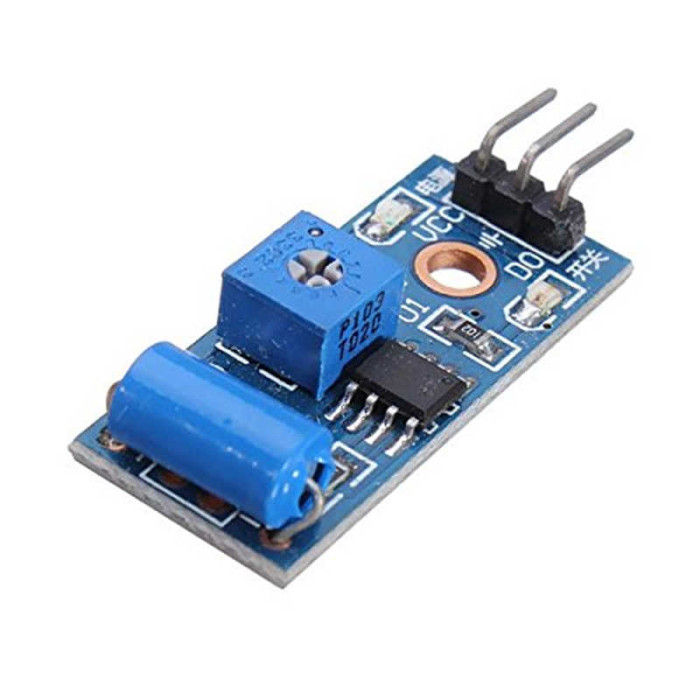

Модуль изготовлен на базе датчика вибрации SW-420, который представляет из себя два контакта, замыкающиеся металлическим шариком при встряске. Операционный усилитель LM393, установленный на плате и включенный по схеме компаратора, служит для устранения дребезга и реализации регулировки чувствительности датчика.

Данный датчик можно подключать непосредственно к модулю реле. Питание модуля может осуществляться как от 3.3В, так и от 5В, что позволяет использовать его с широким спектром микроконтроллеров с различным напряжением питания. Выход с датчика - нормально замкнутый (при наличии вибрации контакт будет размыкаться). На плате установлен подстроечный резистор для регулировки порога срабатывания компаратора, а также два светодиода для индикации питания и срабатывания датчика.

Технические характеристики:

• Напряжение питания - 3.3...5 В
• Ток нагрузки - до 100 мА
• Тип выхода - цифровой
• Тип контактов датчика - нормально замкнутые
• Регулировка чувствительности - перестраиваемая
• Габаритные размеры - 32х14 мм
