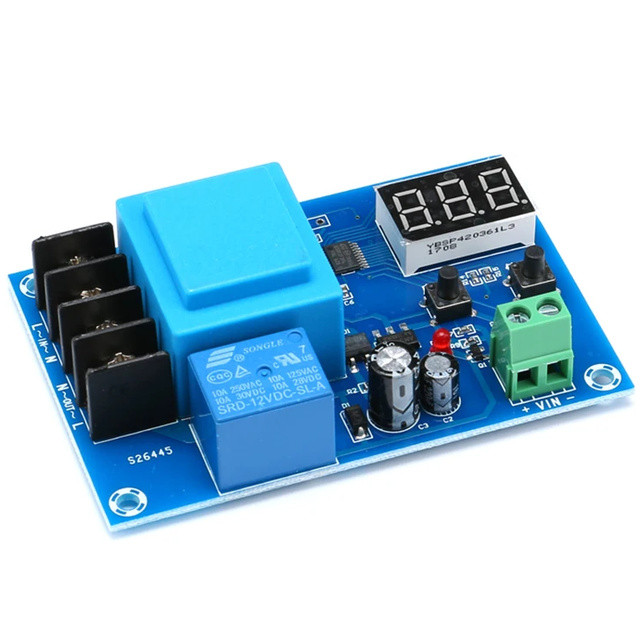

XH-M602, Модуль управления зарядкой литиевых (Li-Ion) и прочих аккумуляторов

Описание:

Контроллер заряда XH-M602 зарядки аккумуляторов предназначен для автоматического включения/выключения зарядного устройства. Значения напряжения включения/выключения устанавливаются с помощью двух кнопок на плате модуля. При кратковременном нажатии отображается установленное значение. При длительном нажатии происходит переход в режим установки значения. Информация отображается на светодиодном индикаторе. Модуль может применяться для контроля за зарядными устройствами без автоматического отключения – всю работу по поддержанию нужного напряжения он берёт на себя. Часто в домашней автоматизации или резервном питании возникает необходимость поддержания заряда батареи в определённых рамках, но подключать зарядное устройство в режиме постоянного заряда вредно для батареи, провоцирует перерасход электроэнергии и снижает общий КПД установки. С помощью двух кнопок на плате можно задать пороги напряжений включения и отключения зарядного устройства. При их достижении будет активироваться встроенное реле, включая или отключая ЗУ. Таким образом, большую часть времени ЗУ будет неактивно, и будет включаться только тогда, когда батарея разрядилась, аналогично будет происходить защитное отключение при заряде батареи до максимума (или до необходимого напряжения). Модуль совместим с любыми батареями, включая 18650, с выходным напряжением до 120В.

Использование:

К контактам IN необходимо подключить 230В переменного тока (полярность значения не имеет), к OUT – зарядное устройство (полярность значения не имеет). К VIN подключается батарея для контроля напряжения на ней (полярность согласно подписям “+” и “-“).
