YZC-133, Тензодатчик для весов на 20 кг

Описание:

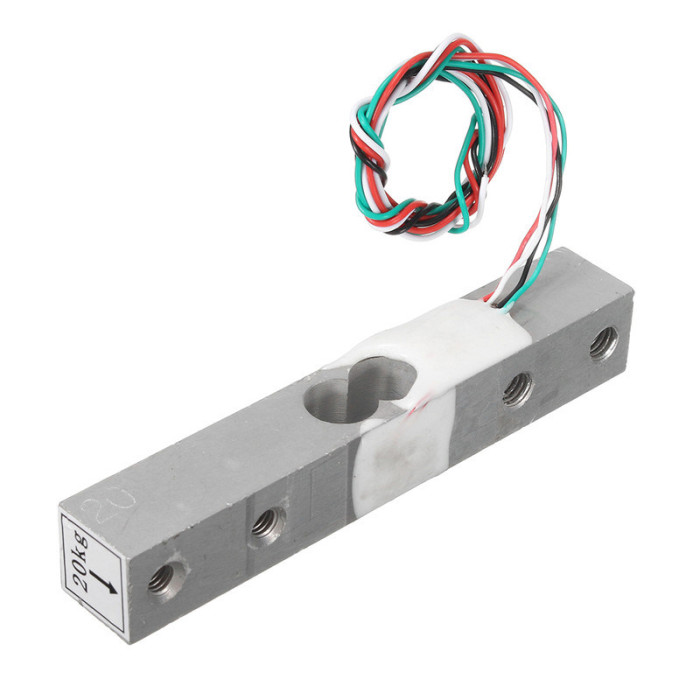

Тензодатчик 20кг — тензорезистивный датчик, предназначенный для создания на его основе весов, датчиков давления или концевых датчиков. В основе своей конструкции имеет тонкоплёночные резисторы, которые изменяют своё сопротивление при деформации. Данные резисторы объединены в мост, который подключается непосредственно к АЦП, который фиксирует изменения значений резисторов. Датчик выполнен из алюминия, имеет форму бруска с 4 отверстиями на одной плоскости и особым сдвоенным отверстием на другой. При установке датчика в рабочее положение необходимо жёстко закрепить одну его сторону, а на вторую установить (при необходимости) платформу для завешивания грузов.

Технические характеристики:

• Модель датчика: YZC-133 (20 кг)
• Рекомендуемое напряжение питания: 5 В
• Линейность: 0.05%
• Повторяемость: 0.03%
• Гистерезис: 0.03%
• Входное сопротивление: 1066±20 Ω
• Выходное сопротивление: 1066±20 Ω
• Сопротивление изоляции: 2000 МОМ (50 в)
• Компенсированный диапазон температур:-10...+ 50 ℃
• Диапазон рабочих температур:-20... 65℃
• Безопасная перегрузка: 120%
• Максимальная перегрузка: 150%
• Соединительный кабель: 0,8x180 мм
• Габаритные размеры: 14x14x80.5 мм;
• Способ подключения провода: Красный Вход (+) черный вход (-) зеленый выход (+) Белый выход
